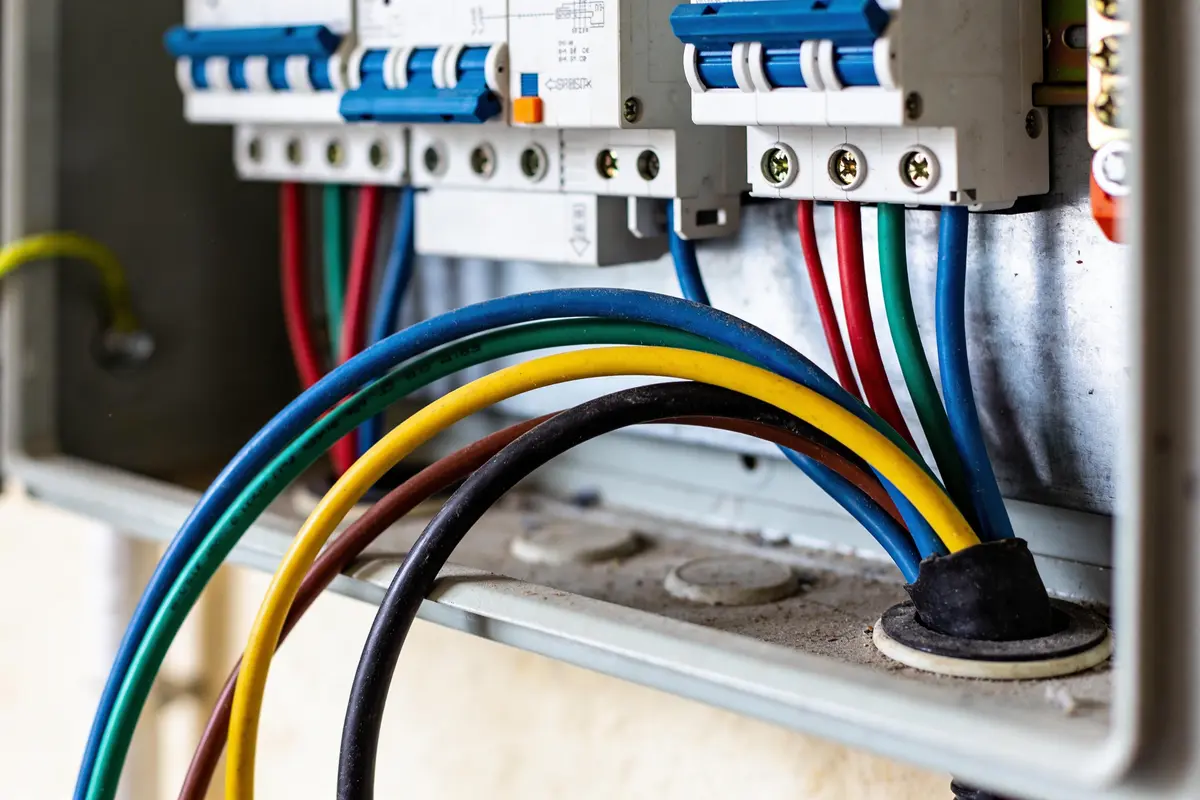

Quand vous ouvrez un boîtier électrique ou que vous regardez derrière une prise, vous découvrez plusieurs fils de différentes teintes. Ces teintes ne sont pas choisies au hasard. La couleur des cables électriques suit des règles strictes qui permettent d’identifier rapidement chaque fil et d’éviter les accidents. Chaque conducteur possède une fonction précise dans votre installation. Comprendre ce système vous aide à travailler en toute sécurité et à repérer les erreurs de branchement.
En bref
- La phase (rouge, marron ou noir) transporte le courant 230V, le neutre (bleu) assure le retour et la terre (vert-jaune) protège contre les fuites
- Les installations avant 1970 utilisaient un code couleur différent : rouge pour le neutre, vert pour la phase, ce qui crée des confusions lors des rénovations
- Le respect du code couleur est obligatoire selon la norme NF C 15-100 pour éviter électrocution, incendie et dysfonctionnements
- Le multimètre permet d’identifier avec certitude chaque conducteur, surtout sur les installations anciennes ou abîmées
- Faire appel à un électricien professionnel garantit une installation conforme et sécurisée pour votre famille
Le code couleur des câbles électriques en France
La couleur des câbles électriques répond à des règles précises fixées par la norme NF C 15-100. Ce code couleur harmonisé au niveau européen permet de reconnaître instantanément la fonction de chaque fil dans une installation domestique.
Tout circuit électrique doit obligatoirement comporter trois types de conducteurs distincts. Le fil de phase, qui peut être rouge, marron ou noir, achemine le courant depuis le tableau de répartition. Le fil neutre, toujours bleu clair, assure le retour du courant vers le réseau. Enfin, le fil de terre, vert et jaune, évacue les courants de fuite vers la terre par l’intermédiaire du disjoncteur différentiel.
Sur les schémas électriques, vous retrouverez des repérages simples : la lettre L désigne la phase, la lettre N correspond au neutre. Le conducteur de terre porte aussi le nom de PE, pour Protective Earth.
Significations des couleurs des fils électriques
Couleurs des fils et leurs fonctions
Le fil de phase transporte le courant alternatif de 230 V depuis le tableau principal. Sa couleur ne peut jamais être bleue ni vert et jaune, ces teintes étant réservées au neutre et à la terre. La manipulation de ce conducteur demande la plus grande prudence, car il présente un risque réel d’électrocution.
Le fil neutre bleu clair possède un potentiel électrique nul, soit 0 V. Il garantit une bonne répartition du courant dans toute l’installation et permet au courant utilisé de retourner vers le réseau d’électricité.
Le fil de terre vert et jaune relie le circuit à la terre sans conduire de courant en usage normal. Son rôle se révèle lors de fuites de courant, qu’il évacue vers la terre. Le disjoncteur différentiel détecte ces fuites et coupe l’alimentation pour protéger les occupants.
D’autres couleurs apparaissent selon les besoins spécifiques de l’installation :
- Orange : retour de lampe ou raccordements pour boutons poussoirs
- Violet : navette pour interrupteurs va-et-vient
- Noir ou blanc : conducteur pour poussoir
- Noir ou gris : fil pilote pour radiateurs et commande de chauffage
Dans les installations en triphasé, la répartition diffère. Le marron correspond à la phase 1, le noir à la phase 2, et le gris à la phase 3.
Anomalies et anciennes installations
Les installations antérieures aux années 1970 utilisaient un code couleur complètement différent. Le neutre était rouge, la phase verte, et la terre blanche ou grise. Cette différence crée régulièrement des confusions lors de rénovations.
Un fil gris ou blanc signifiait neutre avant 1970, alors qu’il indique aujourd’hui un fil pilote pour le gris. Le rouge ou noir désignait la terre dans les vieilles installations, contre la phase actuellement. Les fils jaunes ou verts représentaient la phase autrefois, tandis qu’ils correspondent désormais à la terre.
Sur une installation ancienne ou lorsque les couleurs sont dégradées par le temps, nous déconseillons formellement de se fier uniquement aux teintes. L’usage d’un appareil de mesure devient alors indispensable pour identifier le rôle réel de chaque conducteur.
Importance de respecter le code couleur
Le non-respect de la couleur des câbles électriques réglementaire entraîne des conséquences variables. Dans le meilleur des cas, le circuit refuse simplement de fonctionner parce que le courant circule mal.
Les situations graves surviennent lors de branchements incorrects. L’installation subit alors des dommages, et les risques d’électrisation ou d’électrocution augmentent dangereusement. Les sinistres électriques trouvent souvent leur origine dans ces erreurs de câblage.
Cette codification permet de différencier en un coup d’œil phase, neutre et terre. Les électriciens réalisent ainsi des branchements corrects rapidement, ce qui réduit considérablement les dangers. L’harmonisation européenne via la norme CENELEC HD 308 S2 facilite le travail des professionnels intervenant dans différents pays.
Outils pour identifier les câbles électriques
Utilisation d’un multimètre
Le multimètre reste l’outil privilégié pour identifier avec certitude chaque conducteur. Nous conseillons de couper l’électricité au disjoncteur général avant toute opération de test de continuité.
La procédure commence par raccorder un fil de grande longueur sur une prise de terre directe. Réglez ensuite le multimètre en mode Ohms ou test de continuité. En testant les fils un par un, seul le fil de terre fera réagir l’appareil grâce à sa continuité avec la terre. Vous pouvez alors l’identifier avec un ruban vert et jaune.
Remettez le courant et réglez le multimètre sur un calibre supérieur à 230 V alternatif. Les mesures vous donnent des valeurs caractéristiques : la phase affiche 230 V, le neutre 0 V par rapport à la terre. La tension entre neutre et terre reste nulle, celle entre phase et terre atteint 230 V, tout comme celle entre phase et neutre.
Autres méthodes de vérification
Le tournevis testeur constitue un complément utile au multimètre. Cet outil simple permet d’identifier rapidement la présence de tension sur un conducteur avant de commencer des travaux.
Les schémas électriques fournissent également des indications précieuses. Les lettres L et N permettent de repérer respectivement la phase et le neutre sur ces documents techniques. Ces repérages facilitent la compréhension globale de l’installation.
Conseils de sécurité lors des travaux d’électricité
La manipulation de fils électriques exige une reconnaissance préalable de chaque conducteur. La coupure du courant au tableau électrique reste une obligation absolue avant toute intervention.
Le fil de phase, qu’il soit rouge, marron ou noir, mérite une attention particulière. Sa manipulation doit toujours s’effectuer avec la plus grande précaution, car le risque d’électrocution reste permanent tant que le circuit est sous tension.
Sur les anciennes installations où les couleurs ne correspondent pas à la norme actuelle, l’identification du rôle de chaque conducteur devient prioritaire. Cette vérification doit impérativement se faire hors tension, avec les outils appropriés.
Appeler un professionnel pour des installations conformes
L’intervention d’un électricien professionnel garantit des travaux sécurisés et conformes aux normes en vigueur. Son expertise lui permet d’identifier et de résoudre des problèmes potentiellement dangereux que le particulier ne détecterait pas forcément.
Les travaux réalisés par un professionnel respectent les normes de sécurité, ce qui réduit drastiquement les risques d’incendie et de court-circuit. La garantie proposée sur les interventions offre une protection supplémentaire en cas de dysfonctionnement ultérieur.
Faire appel à un spécialiste représente un investissement qui protège votre famille et votre habitation sur le long terme. Les économies réalisées en bricolant soi-même disparaissent rapidement face aux coûts d’une installation défectueuse ou dangereuse.
FAQ
Quel est le code couleur des fils électriques ?
Quel est le code couleur des fils électriques ? Selon la NF C 15-100 : neutre bleu clair, terre vert/jaune, phase rouge/marron/noir (jamais bleu ni vert/jaune). En triphasé : marron, noir, gris.
Où brancher le fil bleu et marron ?
Où brancher le fil bleu et marron ? Le bleu se raccorde au neutre (borne N) et le marron à la phase (borne L), comme pour un branchement plaque induction. Coupez le courant et vérifiez au multimètre si les couleurs sont douteuses.
Quels sont les 3 fils électriques ?
Quels sont les 3 fils électriques ? La phase (rouge, marron ou noir), le neutre (bleu clair) et la terre (vert/jaune). Ces trois conducteurs assurent alimentation, retour du courant et protection.
Quels sont les codes couleurs des câbles à respecter en électricité et dans le bâtiment ?
Quels sont les codes couleurs des câbles à respecter en électricité et dans le bâtiment ? En électricité : bleu clair neutre, vert/jaune terre, autres couleurs pour la phase. En VRD : rouge élec, bleu eau, vert télécoms, jaune gaz.
Que faire si les couleurs ne correspondent pas (ancienne installation avant 1970) ?
Que faire si les couleurs ne correspondent pas (ancienne installation avant 1970) ? Ne vous fiez pas aux teintes : coupez l’alimentation, identifiez chaque conducteur au multimètre, puis repérez-les (L, N, PE) avec ruban adapté.
Comment identifier phase, neutre et terre avec un multimètre ?
Comment identifier phase, neutre et terre avec un multimètre ? Hors tension, testez la continuité pour trouver la terre. Sous tension, mesurez : phase-terre ≈ 230 V, phase-neutre ≈ 230 V, neutre-terre ≈ 0 V.
